Shear Flow 이해하기

http://www.unistudy.co.kr/community/qna_view.asp?index=3777&tabGbn=3&page=2#gsc.tab=0

제가 드리고 싶은 질문은 링크의 질문과 같으나 답변주신걸 봐도 이해가 되지 않아 다시 질문 드립니다

답변하신 내용 중에

  1. ‘우리가 계산한 shear force식에 의해 flange에서 전체 shear force의 90-98 % 정도를 자지하고 있는 것을 알 수 있다’고 하셨는데

조금더 구체적으로 설명해주셨으면 좋겠습니다.

  1. the shear stresses in the web of a wide flange beam act only in the vertical direction and are larger than the stresses in the flanges
    의 의미를 이해를 못했습니다.

위의 문장을 제가 이해한 바로는

wide flange의 web 에서 shear stresses 는 수직방향으로만 작용하고 flange에서의 shear stresses 보다 크다

라고 이해했으나

shear stress 는 x축의 수평방향으로 작용하는것 아닌가요?

답변

Shear flow 의 이론은 간단하지만,

그 개념이 어색해서

많은 학생들이 헷갈려하는 것 같습니다.



질문하시는 내용을 미루어볼 때

shear flow에 대한 공부가 필요로 해보입니다.



그러나 내용이 많기 때문에

글로써는 답변이 어려운 부분이 있습니다.



때문에 shear flow에 관한 예제를 통해

개념을 같이 이해해보도록 하겠습니다.



여기에 링크를 달 수는 없지만,

유투브에 Shear flow 라고 검색해보시면

정말 간단한 개념 위주의 컨텐츠가 많이 나옵니다.



아래의 예제는 상당히 어려울 수 있으니

기본적인 shear flow 에 대한 개념은

유투브를 통해 공부를 해보시길 바랍니다.



문제는

크랜달 고체역학 책을 참고했습니다.

질문에 대한 답을 바로 해드리기 어려운 이유는

stress 또는 shear flow 에 대한

텐서 개념에 대해서

이해를 하고 계신지도 불분명하고,

부재에 작용하는 스트레스가

3차원에서 어떻게 나타내지는지

예제를 통해서

보여드리는 것이 훨씬 낫다고 생각했기 때문입니다.



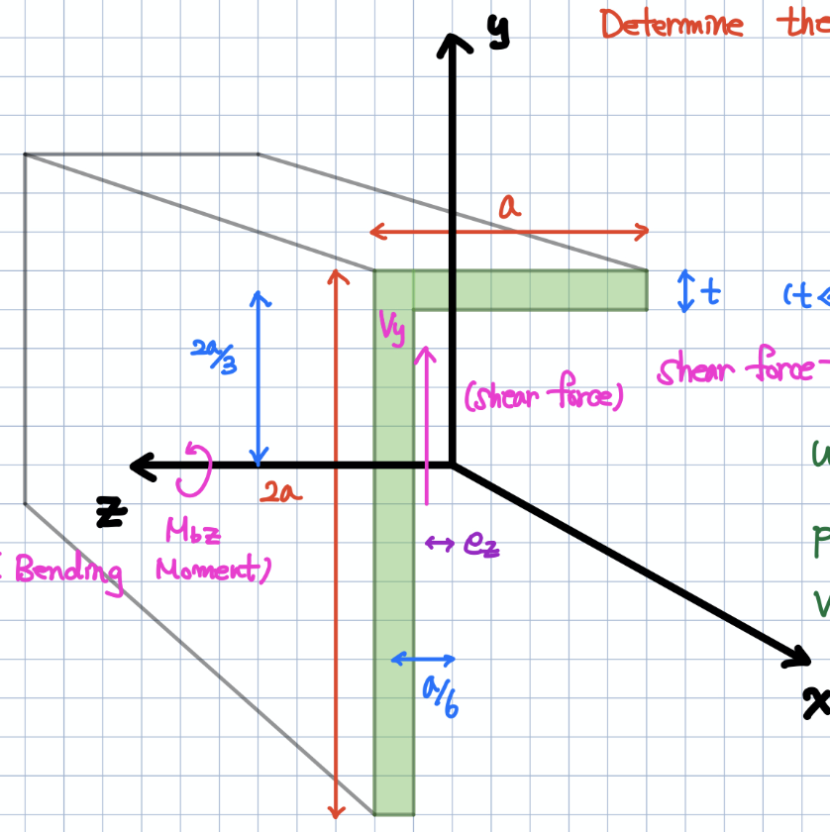

일단 아래의 예제를 보시면

우리는 이 unsymmetric 한 부재에 작용하는

shear flow 의 distribution 을

구하는 것이 목적입니다.



때문에 이 문제를 제대로 이해할 수 있다면

자연스럽게 질문에 대한

모든 답변이 될 거라 생각합니다.

위의 해설에서

빨간색 테두리가 있는 것들은

한방에 끝내기에서 배운 내용을 바탕으로

3차원 공간 속에서 일반화를 한 것입니다.



이것까지 설명하려면 시간이 더 오래 걸리고,

사실 이정도까지 궁금한 것은 아닐 거라는 생각에

자세한 설명은 미루도록 하겠습니다.



궁금하시면 크랜달 책을 찾아서 공부해보시길 바랍니다.



위의 식을 바탕으로

우리는 shear flow 도

3차원 공간 속에서 일반화할 수 있습니다.



그 내용은 아래의 파란색 박스에 잘 설명되어 있습니다.

문제에서는

전단력이 y 방향으로만 걸리기 때문에

우리는 q_{sx} 를 아래와 같이 계산할 수 있었습니다.

물론 z 방향으로의 전단력이 있다면

아래와 같이 계산될 수 있겠지만,

문제에서는

y 방향으로의 전단력만 존재하기 때문에

아래의 상황은

굳이 고려할 필요가 없겠습니다.



다만 나중에 다른 문제를 풀게 될 때

참고하시라고

식을 적어드렸습니다.

이제 본격적으로 문제를 풀어봅니다.



shear flow 에 대한 식을 알았기 때문에

각 구간

  1. horizontal leg
  2. vertical leg

에 작용하는

shear flow 를 구하는 일은

사실 거의 산수입니다.



다만 1차 단면 모멘트를 구하는 과정이

아직도 어려우실 수 있으니

아래의 내용을 바탕으로

잘 복습해보시길 바랍니다.

q_{zx} 를 계산하실 수 있다면

q_{xy} 또한 계산하실 수 있을 겁니다.



couple 로써 작용한다는 점과

작용하는 평면이 어디인지를

잘 이해하시면 좋겠습니다.

이전에 했던 것과 마찬가지로

계산으로 통해

shear flow 의 distribution 을 계산해줍니다.

마지막으로

우리가 구한 shear flow 의

구간 전체의 integral 값이

문제에서 주어진

전단력 조건과 같은지를 확인해봅니다.



horizontal leg 에는 어떠한 전단력값이 없고

vertical leg 에만 Vy 가 작용하고 있는 것을 보아

우리는 shear flow distribution 을 잘 계산했다는 것을 확인할 수 있습니다.

Shear flow 라는 것이

tensor 와 마찬가지로

다양한 방향을 가지고

다양한 평면에서 작용할 수 있다는 것을 알려드리기 위해

질문에 대한 직접적인 답변 대신

관련된 문제를 풀어드렸습니다.



아마 처음에 궁금하셨던 내용이

이 예제를 통해 이해되셨을 거라 생각합니다.



혹시라도

제가 질문에 대해서

답변이 부족했다면

또 추가 질문 해주시길 바랍니다.



감사합니다.
